Descripción
Sistema de Orificios
Diámetro del orificio: 28 mm (+0,20 / -0 mm)
Espaciado entre orificios: 100 mm (±0,050 mm)

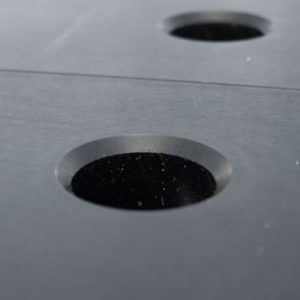

Chaflán grande en la parte superior para facilitar la inserción. También hay un chaflán en la parte inferior para maximizar la fuerza de sujeción del perno.
Espesor del Material
Espesor de la placa: 25 mm (±0,06 mm)
Acabado de la superficie de la mesa: Nitrurado (tratado térmicamente)
Coeficiente de fricción: 0.37
Superficie de la Mesa
Planitud de la mesa: ±0,125 mm por cada 600 x 600 mm
Material: P20
Dureza de la superficie: 58–62 HRC
Dureza del material base: 25,1–29,6 HRC

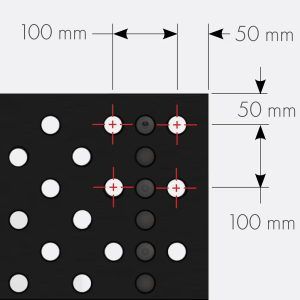

Espaciado de orificios: 100 mm, con una rejilla adicional desplazada 50 mm en los ejes X e Y (también conocida como rejilla diagonal)

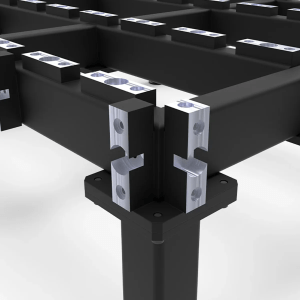

Sistema de Placas Autoposicionables para Superficie y Laterales
Los elementos de alineación en el bastidor de la mesa y en las placas se combinan con casquillos de centrado para un alineamiento automático.

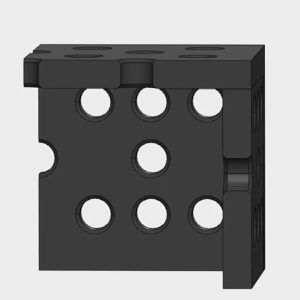

Panel Lateral de la Mesa
Material: Q35B
Dureza: 50–55 HRC

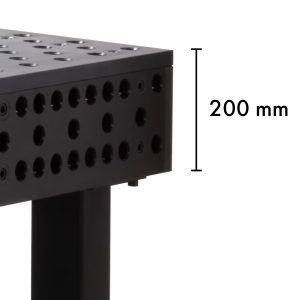

Altura del tablero de la mesa: 200 mm

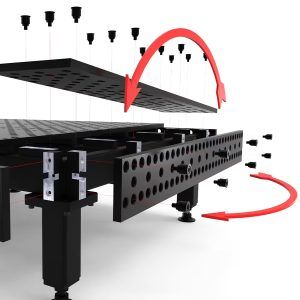

Detalle de Montaje de las Placas Laterales
Las placas laterales también utilizan un sistema de casquillos autoposicionables.
